Konventionell

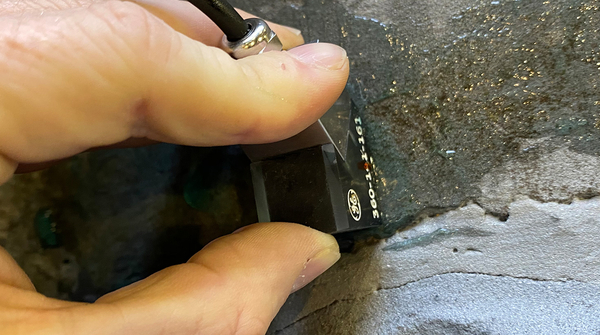

Bei der konventionellen Ultraschallprüfung werden Prüfköpfe eingesetzt, die aus einem einzelnen Schwingerelement, welche als Sender und Empfänger eingesetzt werden oder aus einem mit zwei Elementen, einem sogenannten Sender und einem Empfängerelement (S/E-Prüfköpfe), besteht.
Bezogen auf die gestellte Prüfaufgabe werden die geeigneten Prüfköpfe (Grösse, Einschallwinkel, Prüffrequenz, Wellenart etc.) ausgewählt.
Phased-Array
Bei der Phased-Array Ultraschallprüfung bestehen die Prüfköpfe aus vielen einzelnen Elementen, die unabhängig voneinander zu unterschiedlichen Zeiten Schall senden und empfangen können. Durch eine entsprechende Ansteuerung kann der Einschallwinkel gesteuert oder der Schall spezifisch fokussiert werden. Die bildgebende Darstellung des reflektierenden Ultraschalls erleichtert die Interpretation und ermöglicht eine sicherere Auswertung und Beurteilung. Ein Phased-Array-Prüfkopf kann mehrere konventionelle Ultraschallprüfköpfe ersetzen, was zu einer Vereinfachung des Prüfablaufes führt.
TOFD
Das TOFD Verfahren verwendet einen Sender, welcher möglichst breitbandige longitudinale Ultraschallwellen aussendet, und einen Empfänger Prüfkopf. Damit eignet es sich besonders gut für das Detektieren von Längsfehlern und wird vorrangig für die Schweissnahtprüfung eingesetzt.
Durch den auftreffenden Ultraschallimpuls auf den Fehler entstehen an seinen Rändern Beugungswellen. Diese breiten sich kugelförmig aus, gelangen ebenfalls zum Empfangsprüfkopf und erzeugen eine entsprechende Anzeige.
Die erzeugten Beugungswellen lassen sich aufgrund einer Phasenverschiebung und der jeweiligen Laufzeit der oberen und unteren Spitze des Fehlers zuordnen.
Halbmechanisiert
Dieses Verfahren kann sowohl mit der konventionellen, mit Phased-Array oder mit der TOFD Technik angewendet werden.
Die Prüfdaten werden mittels eines Encoders einer Position zugeordnet und abgespeichert. Die Führung der Prüfköpfe erfolgt mit einem einfachen Handscanner.
Mechanisiert
Dieses Verfahren kann sowohl mit der konventionellen, mit Phased-Array oder mit der TOFD Technick angewendet werden.
Die Prüfdaten werden unter Verwendung eines Weggebers positionsgenau zugeordnet und abgespeichert. Die Führung der Prüfköpfe erfolgt mit einem Prüfmanipulator.
